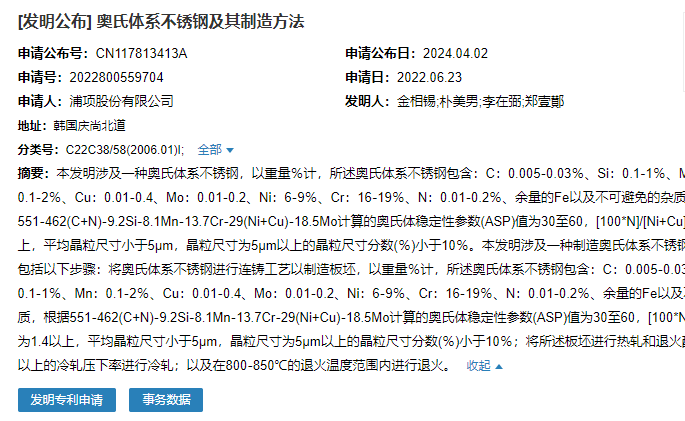

浦項(xiàng)股份有限公司成功申請(qǐng)一項(xiàng)名為“奧氏體系不銹鋼及其制造方法”專利，申請(qǐng)公布號(hào)CN117813413A，申請(qǐng)日期為2022年6月23日。

該發(fā)明涉及一種奧氏體系不銹鋼，以重量％計(jì)，所述奧氏體系不銹鋼包含：C：0.0050.03％、Si：0.11％、Mn：0.12％、Cu：0.010.4、Mo：0.010.2、Ni：69％、Cr：1619％、N：0.010.2％、余量的Fe以及不可避免的雜質(zhì)，根據(jù)551462(C+N)9.2Si8.1Mn13.7Cr29(Ni+Cu)18.5Mo計(jì)算的奧氏體穩(wěn)定性參數(shù)(ASP)值為30至60，[100*N]/[Ni+Cu]值為1.4以上，平均晶粒尺寸小于5μm，晶粒尺寸為5μm以上的晶粒尺寸分?jǐn)?shù)(％)小于10％。本發(fā)明涉及一種制造奧氏體系不銹鋼的方法，其包括以下步驟：將奧氏體系不銹鋼進(jìn)行連鑄工藝以制造板坯，以重量％計(jì)，所述奧氏體系不銹鋼包含：C：0.0050.03％、Si：0.11％、Mn：0.12％、Cu：0.010.4、Mo：0.010.2、Ni：69％、Cr：1619％、N：0.010.2％、余量的Fe以及不可避免的雜質(zhì)，根據(jù)551462(C+N)9.2Si8.1Mn13.7Cr29(Ni+Cu)18.5Mo計(jì)算的奧氏體穩(wěn)定性參數(shù)(ASP)值為30至60，[100*N]/[Ni+Cu]值為1.4以上，平均晶粒尺寸小于5μm，晶粒尺寸為5μm以上的晶粒尺寸分?jǐn)?shù)(％)小于10％；將所述板坯進(jìn)行熱軋和退火酸洗后以60％以上的冷軋壓下率進(jìn)行冷軋；以及在800850℃的退火溫度范圍內(nèi)進(jìn)行退火。（來源：國家知識(shí)產(chǎn)權(quán)局）

聲明：
